组装一把键盘需要的零件

1.PCB(电路板)

我们组装的键盘按键排成矩阵形式,大概工作流程是:当按键触发时,由pcb上的控制芯片依照行与列的信号,来查询键盘码,找出使用者压下的按键信号并输出。

因此pcb决定着我们组装键盘可用的键位布局。

客制化键盘最长用的布局是60


如果对F区需求强烈可以使用84布局的(推荐使用XD84)


以及有小键盘数字区的96或98布局(推荐使用YD1800mini)


以上不同布局都是可以微调的,并不是固定的。

以咱组装的XD60(国内玩家Xiudi基于GH60制作的修改版,支持方向键)举个栗子
XD60也是咱觉得对无RGB灯光控制需求的新手买60PCB最好的选择了,有足够多样的配列和比较简单方便的固件刷写。

注:RGB灯光控制只几乎可以自由改变每个灯光颜色亮度和显示效果,客制化比较少见。如有无线需求可选择蓝牙或者U2U加优联,比较麻烦有这方面需求可以自行了解。

XD60

![A2O]D(3_$M]VEICI7%P(7R8.png](https://ooo.0o0.ooo/2017/05/09/59115f834abad.png)

XD64 所支持的配列

2

2.轴体

现在主流机械键盘都使用mx轴或类mx结构的轴
,客制化常用轴体品牌为Cherry和佳达隆(cherry约3元1个,佳达隆约1元1个)

常用的轴有

青轴:有点类似按圆珠笔那样,声音比较大,不推荐在寝室或者办公室使用。

绿轴:类似青轴手感和声音,但按起来力度要更大一些。

茶轴:按下去有点类似薄膜,会“卡”一下有反馈。

白轴:与茶轴类似,按起来力度要更大。

红轴:直上直下比较柔软,不过由于没有反馈,相对较容易误触。

黑轴:与红轴类似,按起来力度要更大。长时间打字手指可能会比较累。

建议完全没用过机械键盘的可以在买pcb的同时先把每个轴买一个试试手感,不然到时买了自己不喜欢的就Orz

3.卫星轴or平衡杆

为了控制大键(空格,shift等一些大于等于2X的键位都需要使用,键位长度可以看下面关于键帽的介绍)的键位边缘不翘起需要一个钢丝(平衡杆)或者两个假轴(卫星轴)保持键帽的稳定。由于每个大于等于2x的键位都需要一组卫星轴or平衡杆,60的键盘一般需要1组长的空格用卫星轴or平衡杠和2到3组其它大键用的2X卫星轴or平衡杆。
到网上找了两张图,分别是卫星轴和平衡杆


乃们也可以把薄膜键盘的空格键抠下来看下,一般就使用的类似机械键盘的平衡杆设计。
窝当时组装使用的卫星轴,卫星轴安装比较方便,以后拔键帽也会比较方便,但是使用卫星轴确实导致大键位手感实和小键位有一定区别。(装好卫星轴后可以把pcb板翻转一下,看看两个假轴能否自动滑出和落下,如果不能最好用锉刀和润滑油打磨下卫星轴。还有买卫星轴时一般买pcb卫星轴,不要买错成钢板卫星轴了。)

平衡杆拆装都比卫星轴要麻烦一点,听说晃动也会比卫星轴大一点,但是手感与小键位差距不大。不过窝没使用过Orz

4.定位板(可选)

也就是一般叫的“钢板”,用来放在pcb板上面来固定轴体,可以有效防止歪轴。材料方面阳极氧化铝合金做的比较多,还有碳纤维、亚克力、玻纤等材料。碳纤维的比较贵,玻纤和亚克力的便宜一些,但是亚克力板比较脆弱,使用时要注意避免折断。

当然如果使用5脚轴时可以不使用定位板(5脚轴比一般轴多两个脚用来固定轴体在pcb上面,价格一个也要贵5角左右。如果使用五角轴无钢板的把轴全部固定在pbc上后最好在放上键帽看看有没有歪的,方便进行调整后再焊接)

一般认为是红黑这种线性轴(按下没反馈)相对适合无钢板,其他段落轴适合用钢板。

5.LED灯(可选)

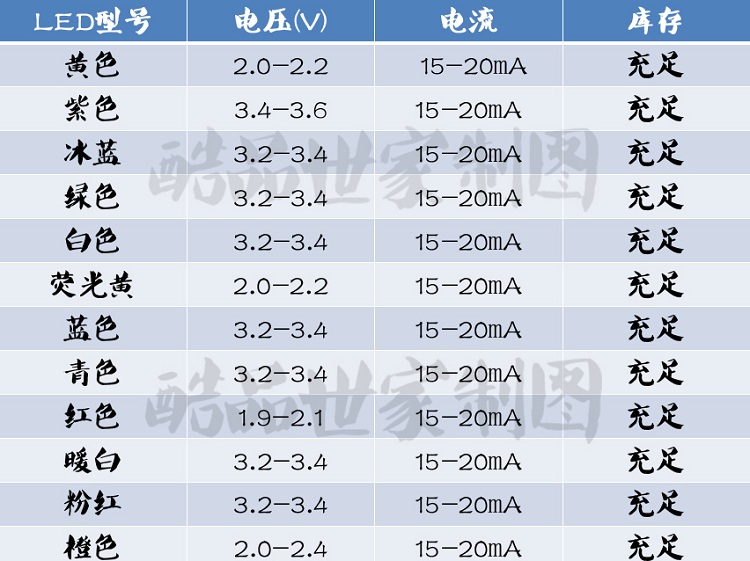

每个轴上都可以插一个3mm无边圆灯或者234方灯(注意圆灯要无边的,不然可能会卡键帽。灯珠电压要选择相同的,不然会导致亮度不均或者需要串电阻。)

3

像XD60pcb底部还可以最大焊16个rgb灯,淘宝搜 WS2812B灯带就可以找到,一般30个十几块钱。


6.键帽

键帽材质长用的有abs和pbt,一般同价位的abs摸着会比ptb较细腻,但是abs比较容易打油,一般字透光的也只有abs的。

常见的键帽高度

4

一般选择OEM(大多品牌键盘使用的高度)和cherry高度(cherry键盘使用的高度),价格相对实惠,也适合大多人使用的高度,最重要的是比较好买不用参团神马的。

OEM和cherry高度排与排之间不一定相同,都分为R1到R4高都
R1高度为空格和zxc字母的那两排
R2高度为asd字母的那一排
R3高度为qwe字母的那一排
R4高度为123和F区的那两排

键帽宽度
一般以字母和数字键的宽度为为基准1X宽度,2个字母键宽的就是2X。pcb选择配列时也要考虑下宽度问题,有些配列不是太好配键帽的(笑。比如2X的shift键就比较少。如果组的配列不太好配键帽的话也可以考虑DAS或XDA高度的无刻字键帽(XDA和DSA键帽不分R几高度,所有键帽高度一致,比较适合奇葩配列)

7.外壳
常见的外壳有
cnc切割的阳极氧化铝合金(适合喜欢有质感或者金属的,价格较贵,一般不低于300)

亚克力切割的壳(好像没啥成品卖,需要自己用CDA画图后淘宝加工或者有些Q群和咸鱼上有人出售,价格在80左右)

5

积木外壳(可以自己拼出自己想要的图形,一把60键盘大概需要60元的平方3D微积木。淘宝有售不过拼起来很累,咱一个60差不多花了十天的说)

6
7

普通塑料壳,没啥特点胜在便宜,一般不超过50块。

如果选择的外壳或键帽比较高最好配一块掌托。

以上差不多就是组装一块键盘所需要的全部材料辣,下篇介绍焊接需要的材料和技巧。
